Matériau Panneau de PCB à base d'aluminium LED ROHS SMT Immersion Or Design bricolage Fabrication

carte de circuits imprimés en aluminium

PCB à base d'aluminium

Lieu d'origine:

Chine

Nom de marque:

Suntek Electronics Co., Ltd

Certification:

ISO9001:2015,ISO13485:2016,IATF 16949:2016 and UL E476377 certified

Numéro de modèle:

Le produit doit être soumis à un contrôle d'approvisionnement.

Nous contacter

Demandez un devis

Matériau Panneau de PCB à base d'aluminium LED ROHS SMT Immersion Or Design bricolage Fabrication

Détails du produit

Matériel:

D'aluminium

Épaisseur du cuivre:

0.5 à 2 oz

Couches:

1 à 4

Couleur du masque de soudure:

Blanc

Traitement de surface:

HASL / étain

Conforme à la norme Rohs:

- Oui, oui.

couleur écran de soie:

Noir

Espacement de Min.Line:

0.075 mm

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Prix

USD0.1/pcs~USD10/pcs

Détails d'emballage

Emballage sous vide à perles d'air

Délai de livraison

3 ~ 7 jours

Conditions de paiement

T/T, L/C, D/A, D/P

Capacité d'approvisionnement

200,000 mètres carrés/an

Produits connexes

Nous contacter

0086-731-84874736

Contactez-nous maintenant

Description du produit

Matériau Panneau de PCB à base d'aluminium LED ROHS SMT Immersion Or Design bricolage Fabrication

Le groupe Suntek est un fournisseur de premier plan dans le domaine de l'EMS avec une solution unique pour l'assemblage de PCB/FPC, l'assemblage de câbles, l'assemblage de technologie mixte et les bâtiments box.situé dans la province du Hunan, Chine;

BLSuntek Electronics Co., Ltd, comme nouvelle usine, située dans la province de Kandal, au Cambodge. Avec ISO9001:2015,ISO13485:2016Nous fournissons des produits qualifiés à des prix compétitifs à des clients du monde entier.

Caractéristique de l'aluminium:

Conforme à la norme RoHS
Plus adapté au procédé SMT;
Dans le schéma de conception du circuit, la diffusion thermique est traitée très efficacement, réduisant ainsi la température de fonctionnement du module, allongeant la durée de vie,amélioration de la densité de puissance et de la fiabilité;
Réduire l'assemblage des dissipateurs de chaleur et d'autres équipements (y compris les matériaux d'interface thermique), réduire la taille du produit et réduire les coûts de matériel et d'assemblage;Combinaison optimale du circuit de puissance et du circuit de commande;

Le substrat en aluminium peut réduire la résistance thermique au minimum, de sorte que le substrat en aluminium a une excellente conductivité thermique et d'excellentes propriétés mécaniques.

Capacité de production:

1	Matériel	PR4, sans halogène, haute température, CEM3, PTFE, aluminium BT, Rogers
2	Épaisseur du panneau	Production en série:0.3-3.5 mm échantillons:0.21 à 6.0 mm
3	Finition de surface	HASL,OSP,Immersion Silver/Gold/SN,Flash Gold,Finger Gold,Plaqué en or dur
4	Taille du panneau de PCB	Masse maximale du produit: 610x460 mm Échantillon: 762x508 mm
5	Couche	Production de masse: 2 à 58 couches, échantillons: 1 à 64 couches
6	Taille minimale du trou de forage	Forage au laser 0,1 mm, Forage à la machine 0,2 mm
7	CQPCB	Radiographie, test de l'AOI, test fonctionnel
8	Spécialité	Automobile,médical/jeu/appareil intelligent,ordinateur,LED/éclairage,etc
9	Sanforisé	En fonction de l'état de l'appareil, la résistance à l'impédance doit être supérieure ou égale à la résistance à l'impédance.

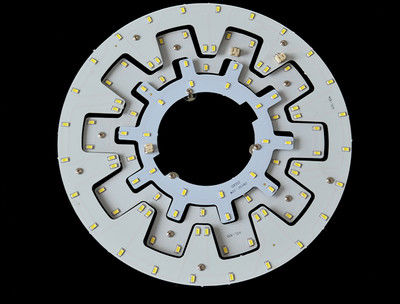

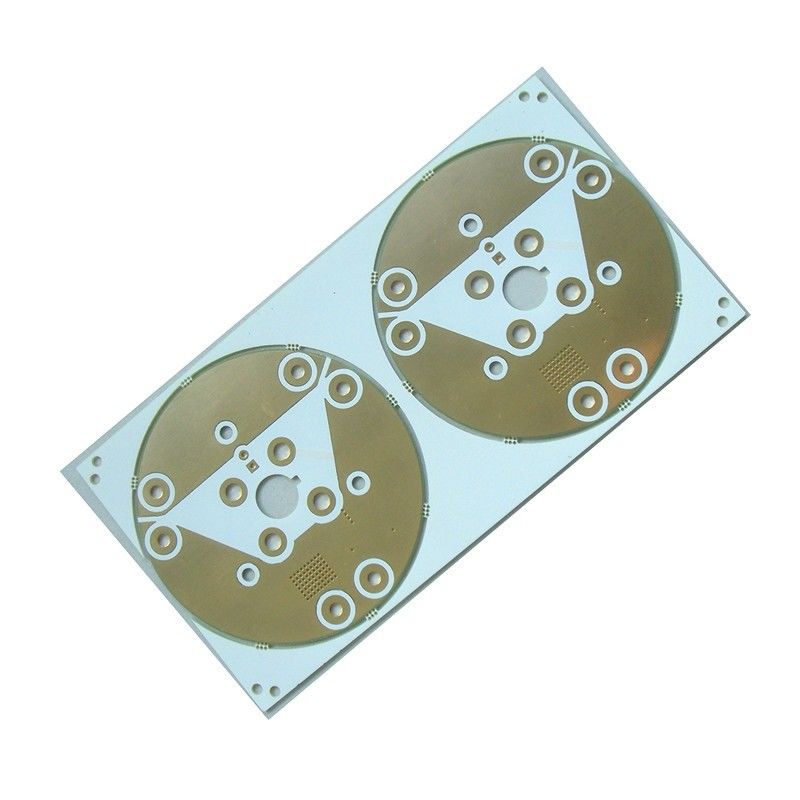

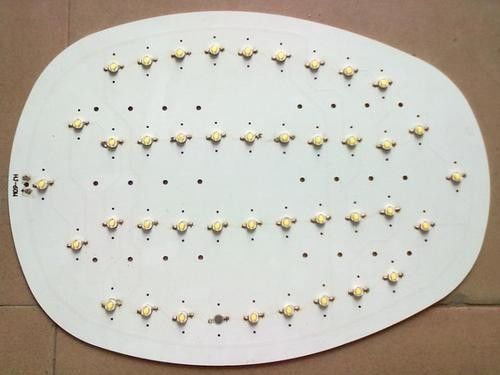

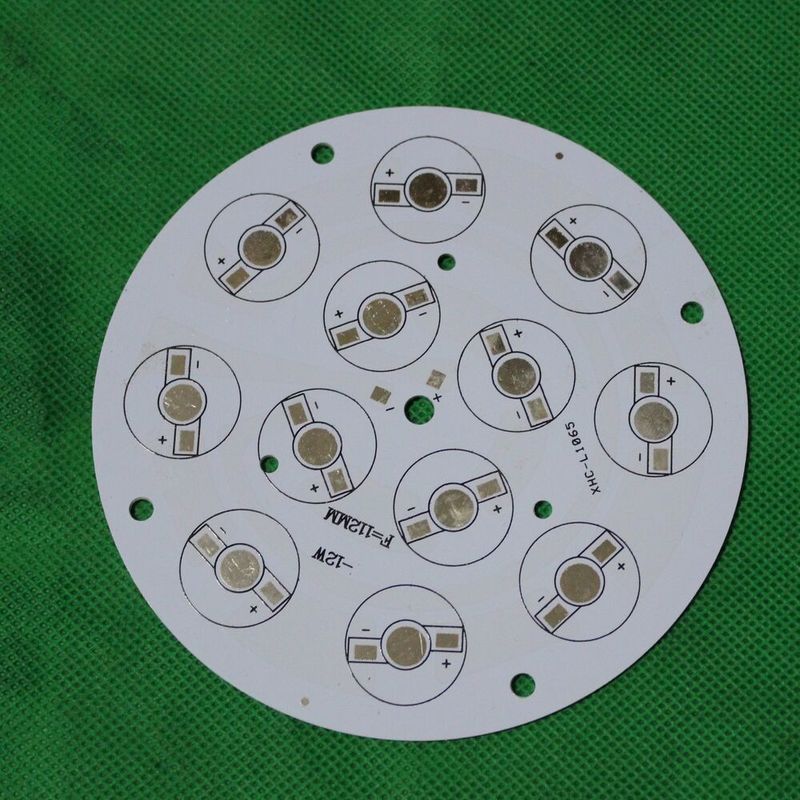

PCB en aluminium

PCB en aluminium pour LED, également connu sous le nom de PCB à base métallique,est un type de PCB composé d'une fine couche diélectrique, thermiquement conductrice et protégée électriquement, et d'une superposition revêtue de cuivre qui est superposée entre une base métallique et une feuille de cuivreLa feuille de cuivre adopte la conception de circuit idéale tandis que la base métallique permet la diffusion de la chaleur avec l'aide de diélectrique placé entre les couches.Le développement des PCB en aluminium est principalement divisé en trois couches.

Couche de circuit
Couche isolante thermique
Couche de base

Délai de livraison:

Conditions de commande	Date de livraison standard	La date de livraison la plus rapide
Prototype (< 20 pièces)	2 jours	8 heures
Petit volume (20 à 100 pièces)	6 jours	12 heures
Volume moyen (100 à 1000)	3 jours	24 heures
Production de masse (> 1000)	Cela dépend du BOM.	Cela dépend du BOM.

Les capacités de PCBA:

Hauteur du composant: 0,2-25 mm
Le paquet est de 0201.
Distance minimale entre les BGA: 0,25 à 2,0 mm
Taille minimale de la BGA: 0,1 à 0,63 mm
Min. espace QFP: 0,35 mm
Taille minimale de l'assemblage: (X*Y): 50*30 mm
Taille maximale de l'assemblage: (X*Y): 350*550 mm
Précision de placement de la prise: ±0,01 mm
Région de sélection: QFP, SOP, PLCC, BGA
Capacité de placement: 0805,0603,0402,0201
Prise en charge de la presse avec un nombre élevé de broches disponible
Capacité SMT par jour: 3,200, 000 point

Avantages concurrentiels:

Un bon prix
Pas de MOQ et échantillon gratuit
Se concentrer sur la production à faible ou moyen volume
Livraison rapide et ponctuelle
Bonne qualité et approbations internationales
Excellent service clientèle
Méthode de transport diversifiée
Production interne de PCB
Large gamme de fournisseurs de PCB
Service EMS clé en main à guichet unique, y compris l'approvisionnement en matériaux, SMT et assemblage par trou, assemblage en boîte
Reconnu par UL et conforme à la RoHS

1Quelles sont vos normes d'assemblage de PCB?

IBE a obtenu les normes IPC suivantes pour l'assemblage de PCB
IPC-A-600G pour la production de PCB
IPC-620 pour les pratiques et exigences relatives à la fabrication de câbles, de fils et d'assemblages de harnais
IPC-A-610E PCBA Acceptabilité des assemblages électroniques

2Pouvez-vous l'envoyer à mon fabricant pour la construction finale?
Oui, nous pouvons expédier vos assemblages pour la production finale.services clés en main, de construction de boîtes et de main-d'œuvre uniquement
