Assemblage FPC 1 à 12 couches ENIG Film isolant de surface 0,05 mm Cobre 35um FPC

Assemblage FPC 1 à 12 couches ENIG Film isolant de surface 0,05 mm Cobre 35um FPC

Assemblage de FPC de surface ENIG

0.05 mm Assemblage de FPC

12 couches d'assemblage FPC

Lieu d'origine:

Chine/Cambodge

Nom de marque:

Suntek

Certification:

ISO9001, ISO13485, TS16949 and UL E476377

Numéro de modèle:

Le nombre de points de contrôle

Nous contacter
Demandez un devis
Détails du produit
Matériel:
Capton, polyimide (PI), polyester (PET), FR4
Couleur:
Rouge, vert, noir, violet, blanc
Grande taille:
1200*400mm
couche:
1 à 6 couches
Épaisseur de cuivre de base:
1/3 oz à 8 oz
Épaisseur normale du matériau de base:
12.5um à 50um ((FPC) de 0,1 mm à 3,2 mm ((Rigid)
Épaisseur régulière de l'adhésif:
12um à 25um
Vias aveugles ou enfouis:
- Oui, oui.
Contrôle de l'impédance:
- Oui, oui.
Min. largeur de ligne/espacement:
00,04 mm/0,04 mm
Finition de surface:
HASL OSP ENIG
Fabrication de contours:
Coupe sous pression, coupe laser, routage CNC, V-scoring
Pour les pièces détachées, voir le tableau 4.:
Pour les véhicules à moteur à combustion
Conditions de paiement et d'expédition
Quantité de commande min
5 pièces
Prix
Based on Parts list
Détails d'emballage
cartons et sacs ESD
Délai de livraison
1 semaine après la collecte de tous les composants
Conditions de paiement
T/T, Paypal
Capacité d'approvisionnement
100 pièces/heure
Produits connexes
Nous contacter
0086-731-84874736
Contactez-nous maintenant
Description du produit

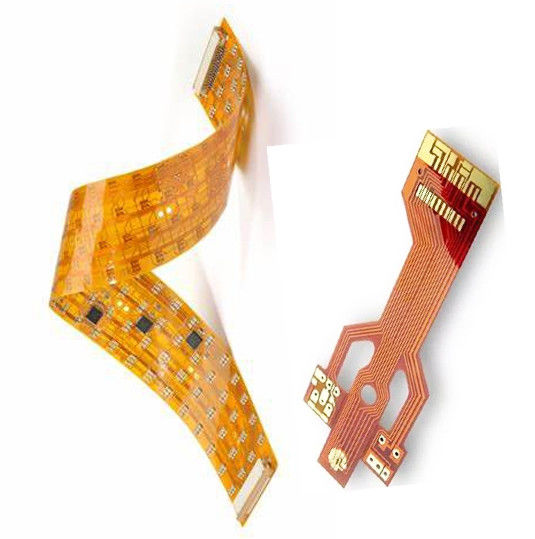

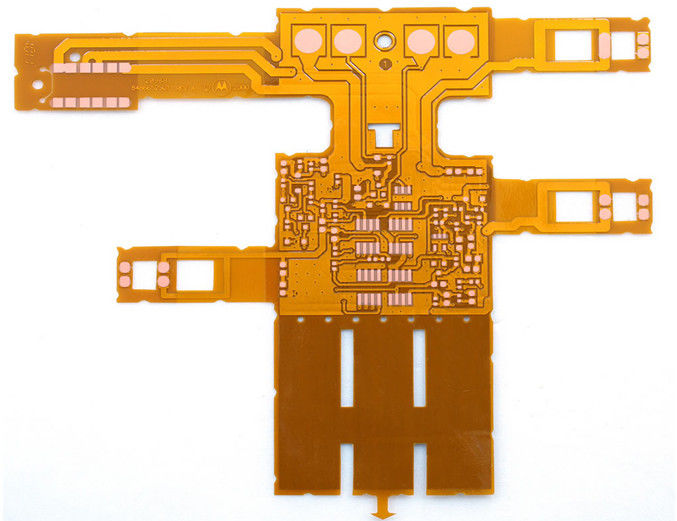

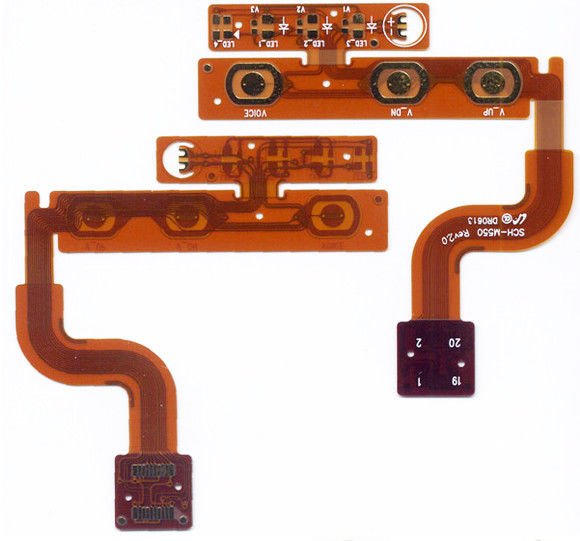

Panneau de circuits imprimés flexibles en polyimide 1 à 12 couches 600 mm x 1200 mm



Nous avons des équipements de fabrication avancés, une technologie professionnelle, une équipe d'ingénieurs professionnels, une équipe d'achat,l'équipe de qualité et les opérateurs bien formés pour s'assurer que le PCB flexible avec bonne qualité et stable.



Caractéristiques du FPC:

1. Les FPC offrent une meilleure dissipation de chaleur grâce à la conception simplifiée des stratifiés de polyimide.

2Les FPC offrent de meilleures performances électriques car leur faible perméabilité permet une transmission rapide des signaux électriques et réduit le bruit.

3.Le FPC offre une très longue durée de vie, il peut être plié jusqu'à 500 millions de fois et peut être plié en de nombreuses formes

4.Le FPC peut être de taille plus grande que le PCB rigide, la largeur peut être de 500 mm et les longueurs peuvent être toutes selon votre demande.

5Le FPC est très léger et ne prendra pas beaucoup de place.



Les capacités de la FPC:

Nom de l'article Capacité
Min.Épaisseur du panneau fini 0.05 mm
Taille maximale de la carte 500 mm*1200 mm
Taille minimale du trou foré au laser 0.025 mm
Min Taille du trou foré mécaniquement 0.1 mm
Min. Largeur/espacement des traces 0.035 mm/0.035 mm
Min.Anneau annulaire de carton à une ou deux faces 0.075 mm
Min.Couche intérieure anneau de carton multicouche 0.1 mm
Min.Couche extérieure anneau de carton multicouche 0.1 mm
Le pont de Min Coverlay 0.1 mm
Min. ouverture du masque de soudure 0.15 mm
Min.Coverlay ouverture 0.35 mm*0.35 mm
Min Tolérance à l'impédance unique ¢+/-7%
Min Tolérance différentielle d'impédance
Nombre maximal de couches 12 litres
Type de matériau Je suis le commandant.
Marque du matériau Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang. Je vous en prie.
Type de matériau de raffermissement FR4, PI, PET, acier, AI, ruban adhésif, nylon
Épaisseur du revêtement 12.5um/25um/50um
Finition de surface ENIG, ENEPIG, OSP, plaqué par or, plaqué par or + ENIG, plaqué par or + OSP, plaqué par argent, plaqué par étain





Assemblage FPC 1 à 12 couches ENIG Film isolant de surface 0,05 mm Cobre 35um FPC 0



FAQ:

Q1: Quels fichiers utilisez-vous dans la fabrication de PCB?

R1: Gerber, PCB, dessins.



Q2: Comment vous assurez-vous de la qualité?

R2: Notre produit est entièrement testé par E. L'assemblage des PCB est assorti d'un contrôle 100% AOI, TIC, FT et visuel, 100% rayons X pour BGA.



Q3: Pouvons-nous visiter votre entreprise?

A3: Bien sûr, Bienvenue à visiter notre société, Suntek situé dans le parc industriel Xingsha, Changsha, province du Hunan, Chine.



Q4: Quel est le délai de livraison?

A4: Il faut 3 à 5 jours ouvrables pour l'échantillon, 7 à 10 jours ouvrables pour la production par lots en fonction des fichiers et de la quantité. Il faut 15 à 20 jours ouvrables pour l'assemblage de PCB.



Q5: Gardez-vous secrètes nos informations et dossiers?

A5: Bien sûr, c'est notre principe de base de garder les secrets commerciaux pour protéger les dessins de nos clients.



Comment travailler avec vous?

A6: -Email et envoyez-nous le fichier de mise en page PCB, liste BOM

- Nous vous fournirons une confirmation de réponse dans les 12 heures et une réponse à l'offre dans les 3-5 jours.

J'attends la confirmation du prix, de la commande et des conditions de paiement.

- Nous allons procéder à l'ordre.



Assemblage FPC 1 à 12 couches ENIG Film isolant de surface 0,05 mm Cobre 35um FPC 1
