Taille de trou minimale 0,2 mm ENIG PCB métalliques personnalisés pour les applications de contrôle d'automatisation

PCB métalliques personnalisés

0PCB métalliques de 0

2 mm

Lieu d'origine:

Chine

Nom de marque:

Suntek Electronics Co., Ltd

Certification:

ISO9001:2015,ISO13485:2016,IATF 16949:2016 and UL E476377 certified

Numéro de modèle:

Les produits de base doivent être présentés dans un emballage de qualité supérieure.

Nous contacter

Demandez un devis

Détails du produit

Matériel:

D'aluminium

Couleur du masque de soudure:

Blanc, noir, jaune, rouge, bleu

Couches:

1 litre

Épaisseur:

3.2 mm+/-10%

couleur écran de soie:

Noir, blanc

Épaisseur de cuivre:

0.3 oz~2 oz

Traitement de surface:

Résultats

taille de min.hole:

0.2 mm

Conditions de paiement et d'expédition

Quantité de commande min

1 pièce

Prix

Négociable

Détails d'emballage

Emballage sous vide à perles d'air, ESD

Délai de livraison

3 ~ 7 jours

Conditions de paiement

T/T, L/C, D/A, D/P

Capacité d'approvisionnement

200,000 mètres carrés/an

Produits connexes

vidéo

Réseau 5G de circuits imprimés de base de matériaux Rogers

Obtenez le meilleur prix

vidéo

Fabricant de circuits imprimés à base de matériau FR4

Obtenez le meilleur prix

vidéo

Matériau FR4 PCB à base de métal UL ROHS ISO9001 SMT Fabrication de cartes PCB

Obtenez le meilleur prix

vidéo

Conception de circuits imprimés à base de métaux multicouches UL ROHS ISO9001 SMT Fabrication de circuits imprimés

Obtenez le meilleur prix

Nous contacter

0086-731-84874736

Contactez-nous maintenant

Description du produit

Circuits imprimés métalliques personnalisés pour les applications de contrôle d'automatisation avec une livraison rapide et des prix compétitifs

Qui sommes-nous ?

Situé dans la zone de développement de la ville de Changsha, Suntek est l'un des principaux fournisseurs d'EMS et fournit un soutien dans le domaine de l'assemblage de circuits imprimés et de câbles depuis plus de 10 ans. Avec les certifications ISO 9001:2015, ISO13485, IATF16949 et UL, nous fournissons des produits qualifiés à des prix compétitifs à des clients du monde entier.

Quelle est la différence entre PCBA et PCB ?

Name: Taille de trou minimale 0,2 mm ENIG PCB métalliques personnalisés pour les applications de contrôle d'automatisation
Brand: Suntek Electronics Co., Ltd.
SKU: Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Price: 4.10 USD
Availability: InStock

Un circuit imprimé (PCB) et un assemblage de circuits imprimés (PCBA) sont tous deux des termes importants dans l'industrie électronique. Certaines personnes les utilisent de manière interchangeable, mais ce sont en fait deux choses distinctes.

La principale différence entre ces deux termes est que le PCB fait référence à une carte de circuit vierge, tandis que le PCBA fait référence à une carte qui contient tous les composants électroniques nécessaires pour que la carte fonctionne comme requis. Un PCB n'est pas encore fonctionnel car il n'a pas les composants requis en place, tandis qu'un PCBA est une carte complète et fonctionnelle. Les PCB et les PCBA sont deux parties différentes du même processus — un PCBA est construit sur un PCB existant.

Aperçu des capacités :

Carte de circuit multicouche de haute précision

Matériau : FR-4 1.6T1/1/1/1 OZ
Largeur de ligne minimale /
Distance entre les lignes : 6/6mil
Ouverture minimale : 0,3 mm
Finition de surface : huile de masquage noire nickel or 6 couches
Application : Carte mère de contrôle des appareils ménagers

Délai de livraison :

Conditions de commande	Date de livraison standard	Date de livraison la plus rapide
Prototype (<20 pièces)	2 jours	8 heures
Petit volume (20-100 pièces)	6 jours	12 heures
Volume moyen (100-1000)	3 jours	24 heures
Production de masse (>1000)	Dépend de la nomenclature	Dépend de la nomenclature

Capacités PCBA :

Hauteur des composants : 0,2-25 mm
Min. Package : 0201
Distance minimale entre les BGA : 0,25-2,0 mm
Min. Taille BGA : 0,1-0,63 mm
Min. Espace QFP : 0,35 mm
Min. taille d'assemblage : (X*Y) : 50*30 mm
Max. taille d'assemblage : (X*Y) : 350*550 mm
Précision de placement : ±0,01 mm
Plage de placement : QFP, SOP, PLCC, BGA
Capacité de placement : 0805, 0603, 0402, 0201
Press fit à nombre de broches élevé disponible
Capacité SMT par jour : 3 200 000 points

FAQ :

Q1. Quels fichiers pour un devis PCB ?

R : Fichiers PCB (gerber)

Q2. MOQ et quel est le délai de livraison le plus rapide ?

R : Il n'y a pas de MOQ chez Suntek. nous sommes en mesure de gérer la production en petits et grands volumes avec flexibilité. Les échantillons nécessitent 3 à 5 jours ouvrables, la production de masse nécessite 7 à 10 jours ouvrables.

Q3. Pour un devis PCB, quel format de fichiers avez-vous besoin ?

R : Gerber, Protel 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 sont OK.

Q4. Comment tester les cartes PCB ?

R : AOI, test de sonde volante, test de montage de texte, FQC, etc. pour PCB nus.

Nos supports

Nous assurons la transparence des coûts, le partage de la ventilation des coûts de la nomenclature

Nous avons des fournisseurs de composants du monde entier.

Nous avons un processus écrit pour informer les clients de tout retard de calendrier ou problème de qualité des produits, par :

(1) Procédure de service client

(2) Procédure RMA

(3) Rapports 8D

(4) PDCA (Plan-Do-Check-Action) dans le service client

Nous répondons aux réclamations, aux problèmes et aux questions dans les 24 heures, par :

(1) Rapports hebdomadaires

(2) Équipe de support client pour examiner les temps de communication

(3) Questionnaire de satisfaction client

Services après-vente :

(1) Période de garantie d'un an pour tous les produits

(2) Réparation FOC

(3) Pièces de compensation rapides pour remplacer les défectueux.

Nous disposons d'équipements de fabrication de pointe, d'une technologie professionnelle, d'une équipe d'ingénieurs professionnels, d'une équipe d'achat, d'une équipe qualité et d'une équipe de gestion pour garantir

les produits de haute qualité et la livraison à temps. Nos produits sont largement utilisés dans

le contrôle industriel, l'automobile, les télécommunications, les équipements médicaux, l'électronique grand public, etc.

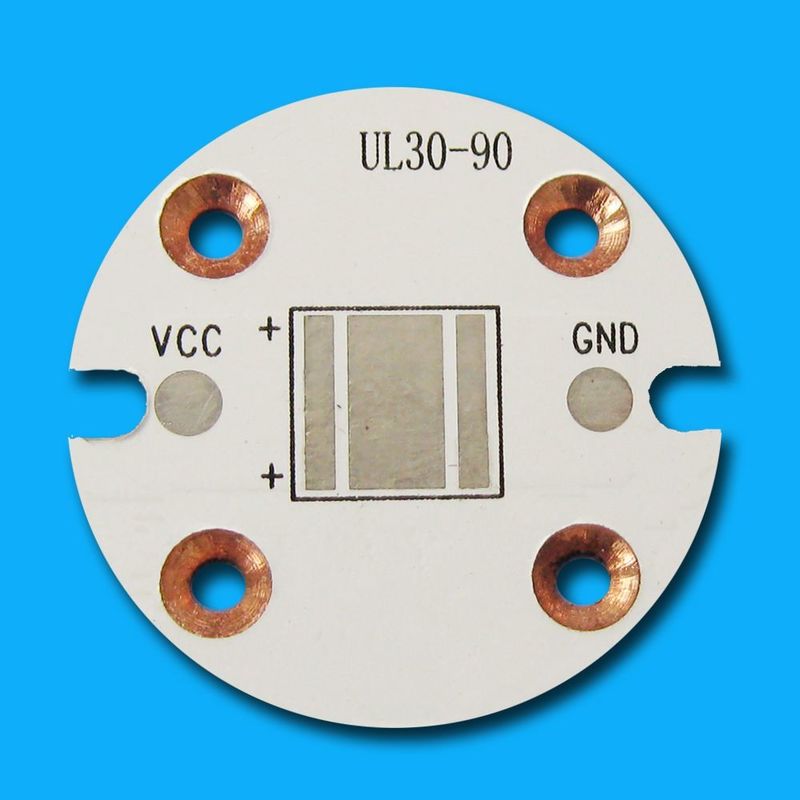

Taille de trou minimale 0,2 mm ENIG PCB métalliques personnalisés pour les applications de contrôle d'automatisation 0

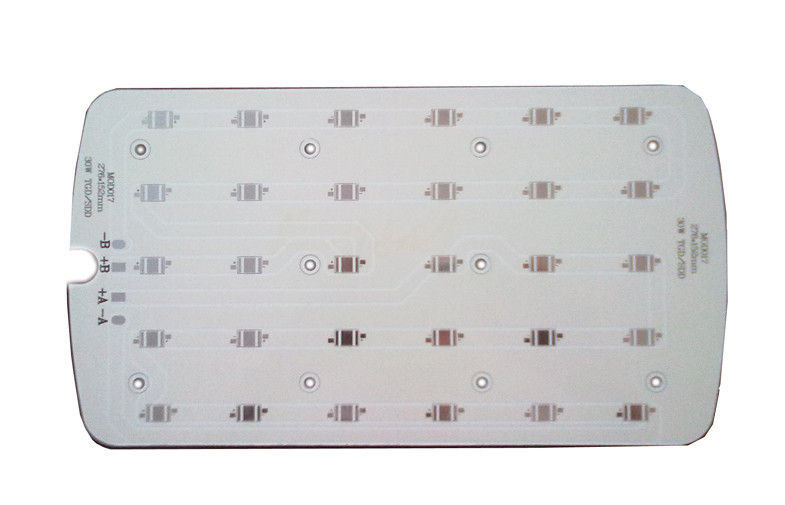

Taille de trou minimale 0,2 mm ENIG PCB métalliques personnalisés pour les applications de contrôle d'automatisation 1

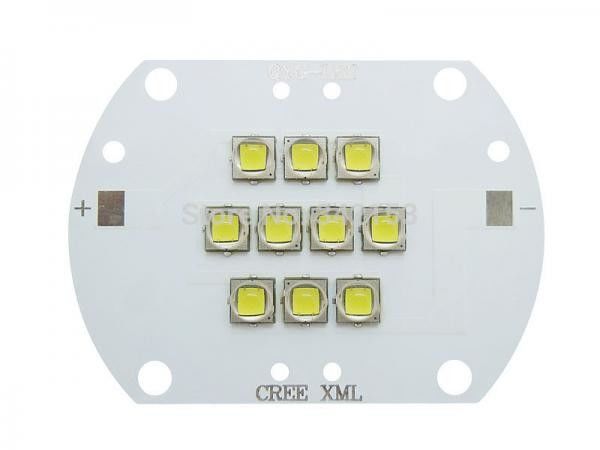

Taille de trou minimale 0,2 mm ENIG PCB métalliques personnalisés pour les applications de contrôle d'automatisation 2
