Matériau ROHS Plaque de circuits imprimés à base d'aluminium LED SMT Immersion Gold Design Fabrication

Matériau ROHS Plaque de circuits imprimés à base d'aluminium LED SMT Immersion Gold Design Fabrication

À propos du groupe Suntek:

Le groupe Suntek est un fournisseur contractuel dans le domaine du système de gestion des émissions avec une solution unique pour l'assemblage FCB/FPC, l'assemblage de câbles et l'assemblage de boîtes.

Suntek Electronics Co., Ltd, comme l'usine principale, située dans la province du Hunan, en Chine;

BLSuntek Electronics Co., Ltd, comme nouvelle usine, située dans la province de Kandal, au Cambodge.

Conformément à la norme ISO9001:2015,ISO13485:2016, certifié selon les normes IATF 16949:2016 et UL E476377,

Nous livrons des produits qualifiés à des prix compétitifs à des clients du monde entier.

La structure et les avantages des circuits imprimés LED:

En tant que support de circuit spécifiquement conçu pour les sources lumineuses LED, l'importance des circuits imprimés LED est évidente.composants électroniques, et les zones où les puces LED sont soudés.

La sélection des matériaux de la plaque de base est variée, y compris les plaques de fibre de verre et les plaques de base métalliques, etc.Ces matériaux fournissent un support mécanique stable et une bonne base de dissipation de chaleur pour l'ensemble de la carte de circuit imprimé.

La couche de circuit est responsable de la transmission précise de l'énergie électrique à chaque puce LED,et la rationalité de sa conception affecte directement l'effet d'émission lumineuse et la performance globale de la LED.

Les avantages des circuits imprimés LED sont remarquables, avec d'excellentes caractéristiques d'économie d'énergie.la consommation d'énergie des lampes à circuits imprimés LED est considérablement réduite;En même temps, il a une durée de vie extrêmement longue, ce qui réduit les inconvénients et les coûts des remplacements fréquents des lampes.

Caractéristique de l'aluminium:

Conforme à la norme RoHS
Plus adapté au procédé SMT;
Dans le schéma de conception du circuit, la diffusion thermique est traitée très efficacement, réduisant ainsi la température de fonctionnement du module, prolongant la durée de vie,amélioration de la densité de puissance et de la fiabilité;
Réduire l'assemblage des dissipateurs de chaleur et d'autres équipements (y compris les matériaux d'interface thermique), réduire la taille du produit et réduire les coûts de matériel et d'assemblage;Combinaison optimale du circuit de puissance et du circuit de commande;

Le substrat en aluminium peut réduire la résistance thermique au minimum, de sorte que le substrat en aluminium a une excellente conductivité thermique et d'excellentes propriétés mécaniques.

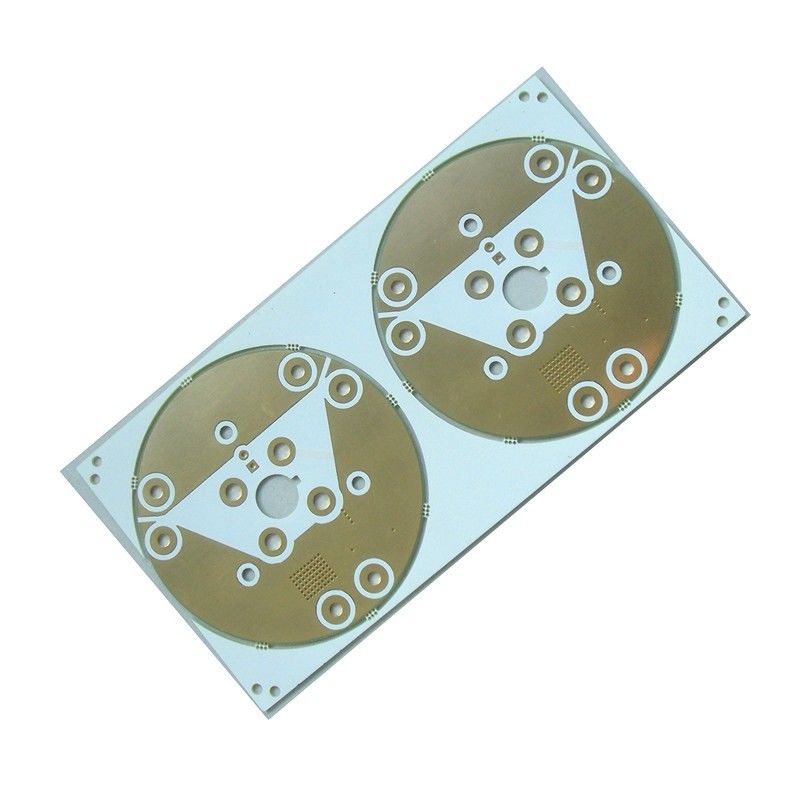

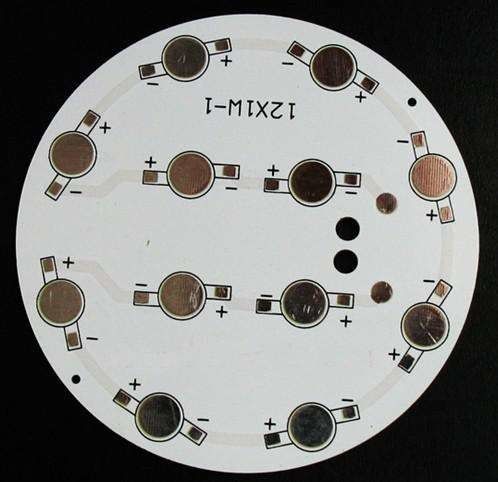

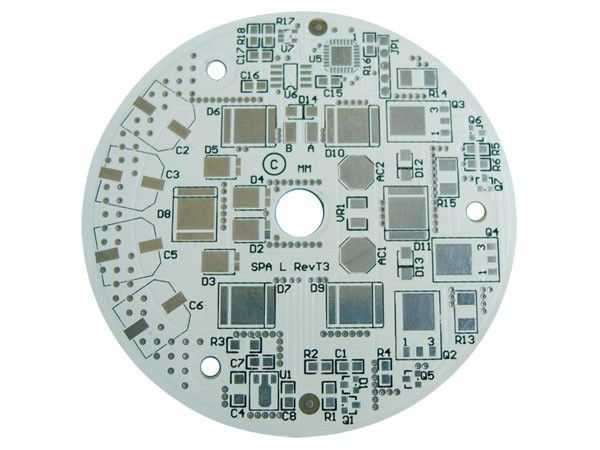

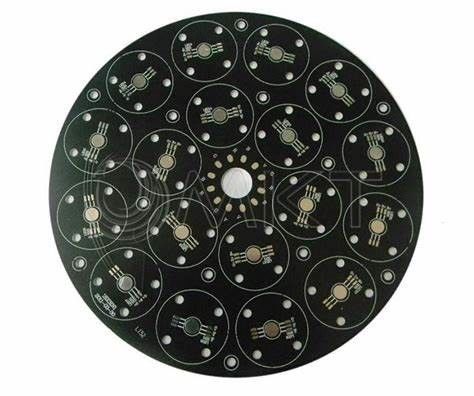

PCB en aluminium
PCB en aluminium pour LED, également connu sous le nom de PCB à base métallique,est un type de PCB composé d'une fine couche diélectrique thermiquement conductrice ainsi que d'une couche protégée électriquement et d'un revêtement en cuivre qui est recouvert entre une base métallique et une feuille de cuivreLa feuille de cuivre adopte la conception de circuit idéale tandis que la base métallique permet la dissémination de la chaleur avec l'aide de diélectrique placé entre les couches.Le développement des PCB en aluminium est principalement divisé en trois couches.

Couche de circuit
Couche isolante thermique
Couche de base

Applications:

* Automobiles et machines

* Appareil électronique, projecteur

* Appareil publicitaire, moniteur, appareil électroménager

* Dispensers d'eau, ordinateur, carte mère

* Équipement militaire, climatiseur

* Équipement de communication, appareil électrique, etc.

Un guichet unique pour le service EMS:

Service OEM

Nos avantages:

Assemblage de PCB:

1) Nos équipements comprennent la presse d'impression Desen, la SMT Samsung, les fours à reflux sans plomb JT, le soudage à l'onde sans plomb, la base de retraitement BGA, la machine d'IA.

2) Montage de surface, trous, BGA, QFP et QFN, 0201 pièces à assembler.

3) Test AOL (rayons X pour les emballages BGA) pour chaque pièce de plaque.

4)Première inspection de l'article avant le procédé SMD et premier échantillon rempli avant le procédé DIP.

5) Programmer et tester les fonctions.

6)Coating conforme et colle.

Ce que le groupe Suntek peut offrir:

1. PCB et cartes nues de FPC

2. assemblage de PCB et de FPC

3Achat de composants et personnalisation des matériaux

4Un seul arrêt pour l' assemblage de boîtes clés en main

5. Assemblage mixte de technologie mixte

6. assemblage de câbles et harnais de câbles

7. assemblage de PCB à faible/moyen/haut volume

8. BGA/QFN/DFN avec inspection par rayons X

9. programmation de circuits intégrés/AOI/TIC/test fonctionnel

FAQ:

Q1.Quels fichiers pour le devis de PCB?

A: fichiers de circuits imprimés (gerber)

Q2. MOQ et quel est le délai de livraison le plus rapide?

A: Il n'y a pas de MOQ chez Suntek. nous sommes en mesure de gérer la production de petits et de grands volumes avec flexibilité. Les échantillons ont besoin de 3-5 jours ouvrables, la production de masse a besoin de 7-10 jours ouvrables.

Q3.Pour le devis de PCB, quel format de fichiers est nécessaire?

R: Gerber, Protel 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 sont OK.

Q4.Comment tester les circuits imprimés?

A:AOI, test de sonde à mouche, test de fixation de texte, FQC, etc. pour les PCB nus.

Nous disposons d'équipements de fabrication et de technologie avancés, d'une équipe d'ingénieurs professionnels, d'une équipe d'achat, d'une équipe de qualité et d'une équipe de gestion pour garantir

Nos produits sont largement utilisés dans le contrôle industriel, l'automobile, les télécommunications, l'équipement médical, l'électronique grand public, etc.
