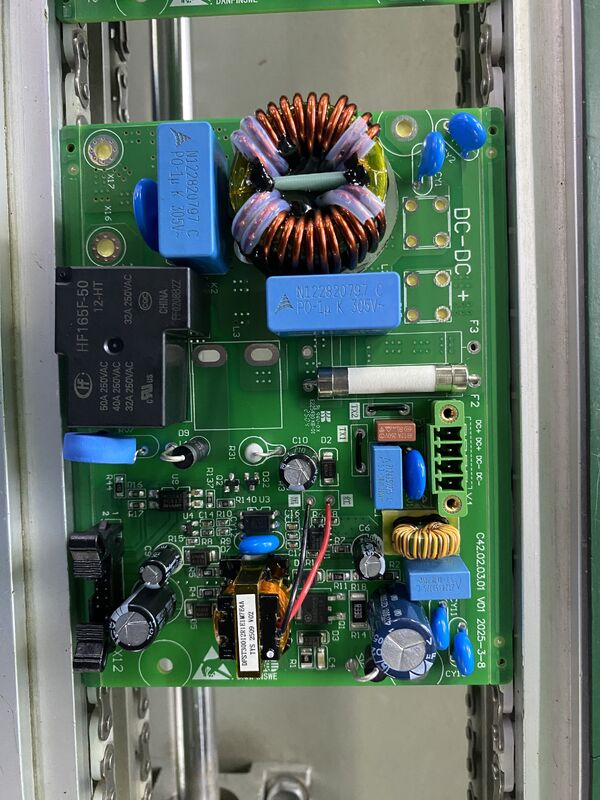

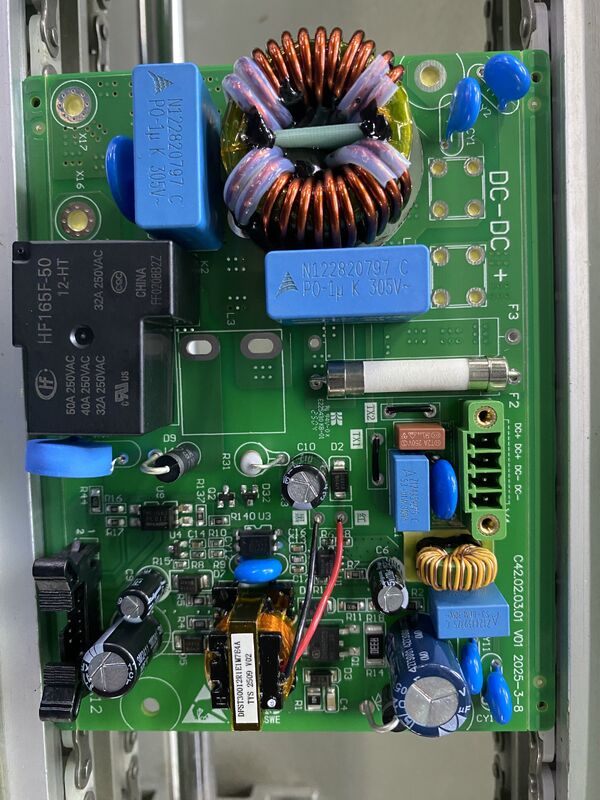

Équipement de protection contre les surtensions avec finition de surface sans plomb HASL et contrôle d'impédance assurant une gestion durable et électrique des surtensions

Équipement de protection contre les surtensions avec finition de surface sans plomb HASL et contrôle d'impédance assurant une gestion durable et électrique des surtensions

Lieu d'origine:

Chine ou Cambodge

Nom de marque:

Suntek Electronics Co., Ltd

Certification:

ISO9001 ISO13485 IATF16949 UL

Numéro de modèle:

2024-PCBA-9658

Nous contacter
Demandez un devis
Détails du produit
Carte PCB:
CARTE PCB DE HDI
Spécification:
La carte PCB a adapté la taille aux besoins du client
Contrôle de l'impédance:
Oui
Champ d'application:
communication 5G
Couches de PCB:
6 couches
Couleur du masque de soudure:
Bleu.vert Ect
personnalisé:
Oui
Système de qualité des PCB:
ROHS
Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Customized products
Délai de livraison
5-7 jours après tous les composants
Conditions de paiement
TT, PayPal
Description du produit

Description du produit :

L'assemblage de circuits imprimés (PCB) de communication est un produit hautement spécialisé conçu pour répondre aux exigences rigoureuses de l'industrie moderne de la communication 5G. En tant que fabricant de premier plan dans ce domaine, nous sommes fiers de fournir des assemblages de circuits imprimés de qualité supérieure qui garantissent des performances, une fiabilité et une durabilité exceptionnelles. Ce produit est spécialement conçu pour répondre aux exigences complexes des systèmes de communication 5G, ce qui en fait un composant essentiel pour les infrastructures de télécommunications de pointe.

L'une des caractéristiques exceptionnelles de notre assemblage de circuits imprimés de communication est sa polyvalence en matière de types de vias. Il intègre des vias traversants, borgnes et enterrés, permettant une connectivité électrique et une intégrité du signal optimales sur plusieurs couches du PCB. Cette configuration multi-vias est cruciale pour gérer les circuits denses et les signaux haute fréquence caractéristiques de la technologie de communication 5G. La capacité d'utiliser ces différents types de vias améliore également la résistance mécanique et la gestion thermique de l'assemblage, garantissant un fonctionnement durable, même dans des conditions exigeantes.

La précision est une marque de fabrique de cet assemblage, avec un diamètre de trou minimal de seulement 0,1 mm. Ce détail fin permet des conceptions de circuits complexes et un placement de composants à haute densité, ce qui est essentiel dans les configurations compactes et complexes requises par les appareils de communication modernes. Le petit diamètre des trous contribue également à l'amélioration de la transmission du signal et à la réduction des interférences électromagnétiques, qui sont des facteurs critiques pour maintenir les débits de données élevés et la faible latence exigés par les réseaux 5G.

En termes d'application, l'assemblage de circuits imprimés de communication est parfaitement adapté au domaine de la communication 5G. Il prend en charge divers appareils et systèmes qui reposent sur un transfert de données rapide et une connectivité robuste, notamment les stations de base, l'infrastructure réseau et les équipements utilisateur. La conception de l'assemblage garantit qu'il peut gérer les fortes charges de courant souvent rencontrées dans ces applications, offrant une alimentation stable et fiable sans compromettre les performances.

Notre engagement envers la qualité s'étend à l'emballage de l'assemblage de circuits imprimés de communication. Chaque unité est soigneusement emballée dans un carton robuste, assurant une protection pendant le transport et le stockage. Cet emballage extérieur protège les composants délicats des facteurs environnementaux tels que l'humidité, la poussière et les chocs mécaniques, préservant ainsi l'intégrité de l'assemblage jusqu'à ce qu'il atteigne l'utilisateur final.

En tant que fabricant possédant une vaste expérience dans l'industrie électronique, nous comprenons l'importance de fournir des produits qui répondent à la fois aux spécifications techniques et aux normes de l'industrie. L'assemblage de circuits imprimés de communication est soumis à des tests rigoureux et à des processus de contrôle de la qualité pour garantir la conformité et une fonctionnalité optimale. Ce dévouement à l'excellence garantit que nos clients reçoivent un produit qui non seulement répond, mais dépasse les attentes en termes de performances et de fiabilité.

De plus, la conception et le processus de fabrication de cet assemblage de circuits imprimés tiennent compte de la nécessité de gérer les applications à courant élevé. La construction robuste et les matériaux soigneusement sélectionnés permettent à l'assemblage de gérer des charges électriques importantes sans surchauffe ni défaillance. Cette capacité est particulièrement importante dans les systèmes de communication 5G, où l'efficacité énergétique et la gestion thermique sont essentielles pour maintenir la stabilité et la longévité du réseau.

En résumé, l'assemblage de circuits imprimés de communication est un produit de pointe adapté aux exigences en constante évolution de la technologie de communication 5G. Sa combinaison de vias traversants, borgnes et enterrés, ainsi qu'un diamètre de trou minimal de 0,1 mm, le rend idéal pour les conceptions de circuits sophistiquées et la transmission de signaux haute fréquence. Emballé en toute sécurité dans un carton pour une protection maximale, cet assemblage est conçu pour prendre en charge de manière fiable les applications à courant élevé. En tant que fabricant de confiance, nous fournissons un produit qui incarne la qualité, la précision et la durabilité, garantissant des performances optimales dans le monde en évolution rapide des communications 5G.



Caractéristiques :

  • Nom du produit : Assemblage de circuits imprimés de communication
  • PCB de communication : High Tg170 et High Tg180 pour une durabilité accrue
  • Spécification : Taille de PCB personnalisée pour répondre aux exigences spécifiques du projet
  • Finition de surface : ENIG et HASL sans plomb pour une conductivité supérieure et une conformité environnementale
  • Type de via : Vias traversants, borgnes et enterrés pour des conceptions de circuits complexes
  • Idéal pour les applications d'infrastructure de communication
  • Fabricant fiable spécialisé dans l'assemblage de circuits imprimés de communication de haute qualité


Paramètres techniques :

Nom du produit Assemblage de circuits imprimés de communication
Système de qualité PCB ROHS
Couleur du masque de soudure Bleu, vert, etc.
Type de via Traversant, borgne, enterré
Domaine d'application Communication 5G
Finition de surface ENIG, HASL sans plomb
Couches de PCB 6 couches
PCB de communication High Tg170 et High Tg180
Spécification Taille de PCB personnalisée
Personnalisé Oui


Applications :

L'assemblage de circuits imprimés de communication, conçu avec une technologie de PCB HDI avancée, est un composant essentiel de l'infrastructure de communication moderne. Doté d'une structure de PCB à 6 couches compacte, ce produit garantit des interconnexions à haute densité et une intégrité de signal exceptionnelle, ce qui le rend idéal pour les systèmes électroniques complexes utilisés dans les réseaux de communication 5G. Le diamètre de trou minimal de 0,1 mm de l'assemblage permet des connexions précises et fiables, ce qui est essentiel pour maintenir la transmission de données à haut débit requise dans les systèmes de communication de nouvelle génération.

Dans le domaine de la communication 5G, la demande d'une infrastructure de communication robuste et efficace n'a jamais été aussi forte. Cet assemblage de circuits imprimés de communication répond à ces exigences en utilisant des matériaux à haute Tg, en particulier High Tg170 et High Tg180, qui offrent une stabilité thermique et une résistance mécanique supérieures. Ces attributs permettent au PCB de résister à la chaleur générée par les fortes charges de courant, garantissant des performances constantes et une longévité dans des environnements exigeants.

Ce produit est particulièrement adapté aux occasions d'application où la transmission de signaux haute fréquence et la durabilité dans des conditions de courant élevé sont cruciales. Il trouve une utilisation intensive dans les stations de base, les répéteurs de signaux et les routeurs réseau qui constituent l'épine dorsale de l'infrastructure de communication 5G. La combinaison de la technologie HDI et des matériaux à haute Tg lui permet de prendre en charge les exigences opérationnelles rigoureuses de ces appareils, qui fonctionnent souvent en continu sous de fortes charges électriques.

De plus, l'assemblage de circuits imprimés de communication est idéal pour les scénarios impliquant le déploiement et la maintenance de l'infrastructure de communication dans les zones urbaines et rurales. Sa conception robuste et son ingénierie précise lui permettent de fonctionner de manière fiable dans diverses conditions environnementales, garantissant des services de communication ininterrompus. Cela en fait un choix privilégié pour les opérateurs de télécommunications qui souhaitent étendre et moderniser leurs réseaux avec la technologie 5G de pointe.

En résumé, l'assemblage de circuits imprimés de communication avec son PCB HDI à 6 couches, son diamètre de trou minimal de 0,1 mm et l'utilisation de matériaux High Tg170 et High Tg180, est un catalyseur essentiel de l'avancement de l'infrastructure de communication. Il prend en charge les applications à courant élevé au sein des systèmes de communication 5G, offrant les performances et la fiabilité requises pour le paysage de communication en évolution rapide d'aujourd'hui.



Personnalisation :

Notre produit d'assemblage de circuits imprimés de communication offre des services complets de personnalisation de produits adaptés à vos exigences spécifiques. En tant que fabricant de premier plan, nous garantissons que chaque assemblage de circuits imprimés est conforme au système de qualité ROHS, garantissant des performances respectueuses de l'environnement et fiables. Nous nous spécialisons dans les cartes PCB HDI, permettant des interconnexions à haute densité qui optimisent vos appareils de communication. Notre expertise de fabricant comprend des options de type de via avancées telles que les vias traversants, borgnes et enterrés, offrant des performances électriques et une flexibilité de conception améliorées. Associez-vous à notre équipe de fabricants pour personnaliser votre assemblage de circuits imprimés de communication avec la précision et la qualité auxquelles vous pouvez faire confiance.



Support et services :

Notre produit d'assemblage de circuits imprimés de communication est soutenu par un support technique et des services complets pour garantir des performances et une fiabilité optimales. Nous fournissons des conseils d'experts tout au long du cycle de vie du produit, de la consultation de conception initiale à la maintenance post-déploiement.

Notre équipe de support technique est équipée pour vous aider à résoudre les problèmes, à effectuer des mises à jour du micrologiciel et à intégrer le système afin de vous aider à obtenir des solutions de communication transparentes. Nous proposons également une documentation détaillée, notamment des manuels d'utilisation, des guides d'installation et des instructions de configuration pour faciliter la configuration et le fonctionnement.

De plus, nous fournissons des services de tests et d'assurance qualité personnalisés pour répondre aux exigences spécifiques du projet et aux normes de l'industrie. Notre engagement envers l'amélioration continue garantit que vous recevez des mises à jour et des améliorations en temps opportun pour que vos systèmes de communication fonctionnent efficacement.

Que vous ayez besoin d'aide concernant les spécifications d'assemblage, l'optimisation des performances ou les problèmes de compatibilité, notre personnel de support dédié est disponible pour fournir des solutions rapides et efficaces adaptées à vos besoins.



Emballage et expédition :

Nos produits d'assemblage de circuits imprimés de communication sont soigneusement emballés pour garantir une protection maximale pendant le transport. Chaque assemblage est solidement placé dans des sacs antistatiques pour éviter les décharges électrostatiques, suivis de matériaux d'emballage rembourrés pour absorber les chocs et les vibrations.

Les assemblages sont ensuite emballés dans des boîtes en carton ondulé à double paroi robustes, conçues pour résister aux contraintes de manutention et d'expédition. Pour les commandes plus importantes, nous utilisons des inserts ou des plateaux en mousse sur mesure pour maintenir chaque circuit imprimé en place et empêcher tout mouvement à l'intérieur de la boîte.

Tous les colis sont clairement étiquetés avec des instructions de manipulation, notamment des avertissements « Fragile » et « Manipuler avec précaution », pour garantir un traitement approprié tout au long du processus d'expédition.

Nous proposons plusieurs options d'expédition en fonction des exigences du client, notamment des services de livraison accélérée et standard. Nos partenaires logistiques sont sélectionnés pour leur fiabilité et leur expérience dans la manipulation de composants électroniques sensibles, garantissant que vos assemblages de circuits imprimés de communication arrivent à temps et en parfait état.

De plus, des informations de suivi sont fournies pour toutes les expéditions, ce qui permet aux clients de suivre l'avancement de leurs commandes de nos installations à leur porte.
